[network] NAT의 실제 활용 (nf_conntrack)

모바일라우터에서의 Nat의 역할과 실제 데이터를 확인해보자.

Nat의 깊은 정의와 구조는 다른 블로그에서도 검색이 가능하니, 여기서는 간단한 이론과 실무에 대한것만 다뤄보겠다!

해당 내용은  openwrt를 기반으로한 모바일라우터에서의 내용임을 명심하자!

---

1. Nat의 역할



NAT (Network Address Translation, 네트워크 주소 변환)

 - n개의 사설IP들을 하나의 공인IP로 변환

 - 사용자(내부)와 인터넷(외부) 사이에서 네트워크 트래픽을 전달

 - L3에서 동작하는 라우터에서 담당

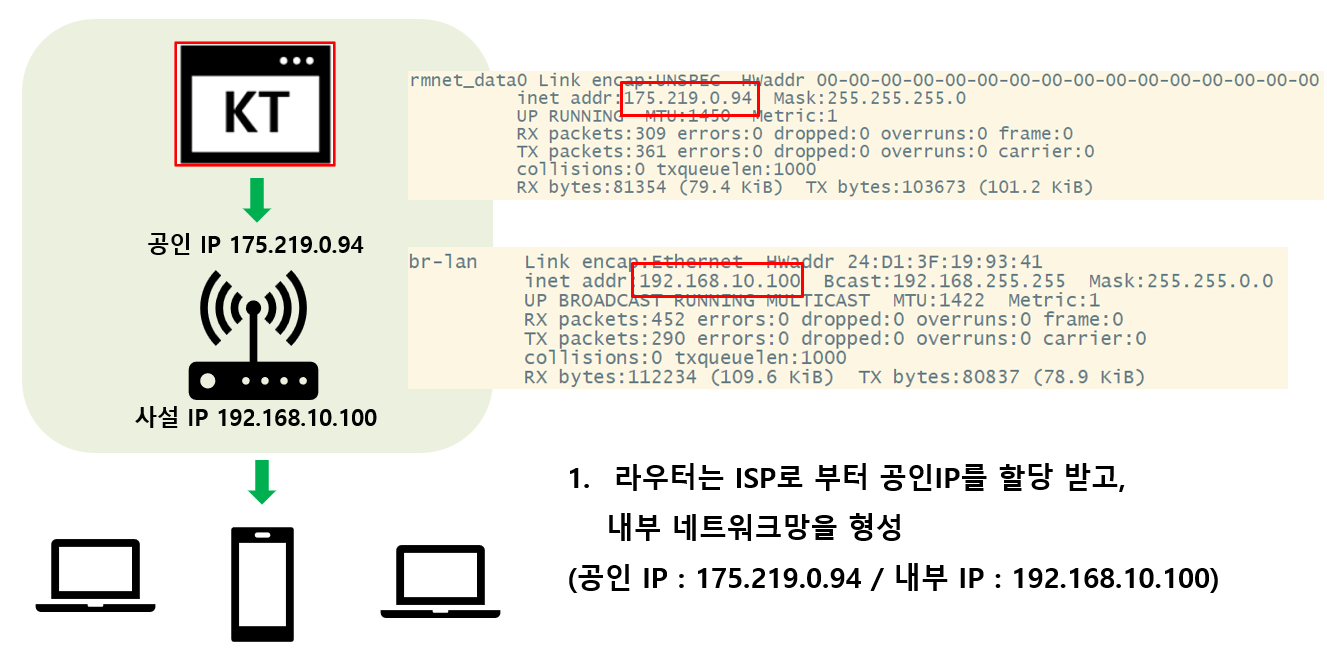

아래 자료를 보면 실제로 외부와 통신하는 rmnet_data0의 IP(공인)는 175로 시작하지만,

라우터의 내부(사설) IP는 192.168.10.100으로 확인된다.



라우터에 연결된 PC들 또한 192.168.10.100 대역으로 IP를 할당 받음을 확인 할 수 있을 것이다.

---

2. 장점 및 당점



장점

- ISP에서 제공하는 공인 IP를 절약

- 외부 침입 및 해킹 방지 (내부 호스트들을 보호)



단점

- 경로추적이 불가능, 여러 개의 네트워크를 우회한 피싱 사기

- 패킷 확인 및 저장, 내용 변경 시 통신 지연 발생

---

3. NAT Table 확인



실제로 NAT가 사용되는 라우터들은 NAT에 대한 정보가 어디에 저장되어있을까?

openwrt 기준으로 NAT 데이터는 nf_conntrack이라는 table에 저장되어있다.



- netfilter 커널이 모든 네트워크 대한 내용을 기록하고 추적하기 위해 사용하는 모듈

- NAT 테이블 관련 명령어를 한번이라도 수행하면 활성화된다 ( ex. iptables -t nat –L )

- 모든 연결 정보를 해시테이블 형태로 기록되며, 텍스트 형식으로 조회 할 수 있다.

- 연결 과정에 따라 상태가 변화되고, 연결이 끊어진다면 테이블에서 제거된다.

- PC로 부터 받은 정보와 외부서버로부터 받은 정보가 하나의 데이터로 기록된다.

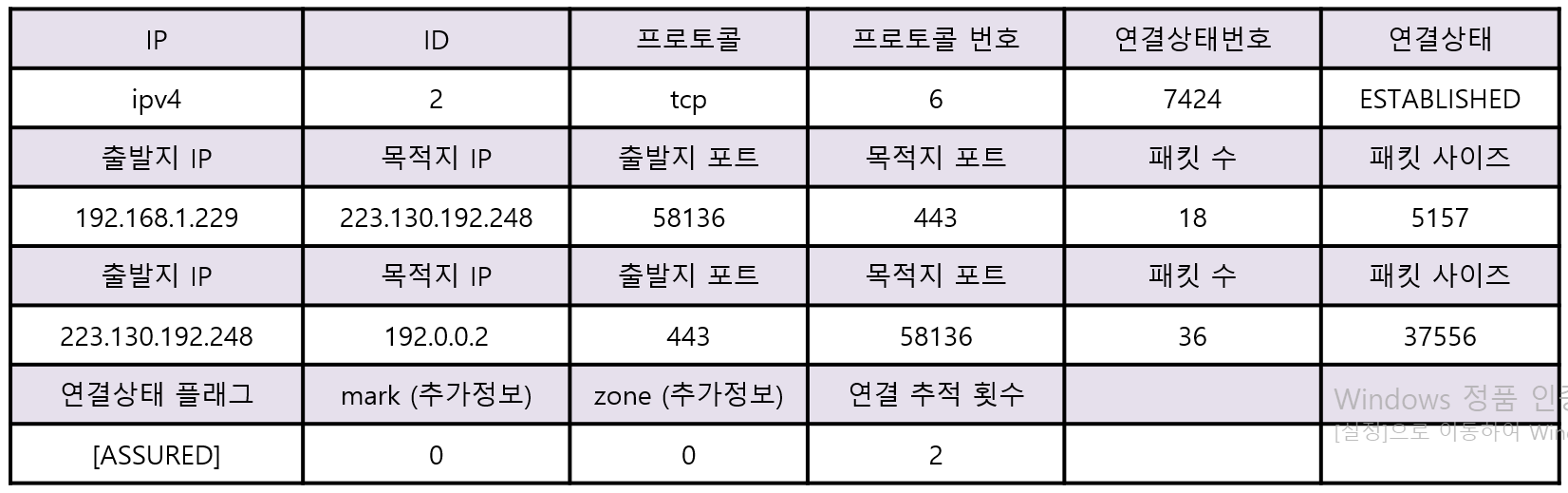

데이터 형식 :

ipv4     2 tcp      6 7424 ESTABLISHED src=192.168.1.229 dst=223.130.192.248 sport=58136 dport=443 packets=18 bytes=5157 src=223.130.192.248 dst=192.0.0.2 sport=443 dport=58136 packets=36 bytes=37556 [ASSURED] mark=0 zone=0 use=2

---

4. NAT의 실제 활용



데이터 통신을 시도해서 패킷을 생성하기 전,

아래 스크립트를 생성 및 실행해서 nat table의 내용을 저장해놓자.

#!/bin/bash

# 저장 디렉토리와 파일 설정
# 원하는 디렉토리로 변경 가능
OUTPUT_DIR="/tmp/nf_conntrack_logs"
OUTPUT_FILE="$OUTPUT_DIR/nf_conntrack_$(date +%Y%m%d%H%M%S).log"

# 디렉토리 생성 (없으면 생성)
mkdir -p "$OUTPUT_DIR"

# 실시간 저장 (1초마다 데이터 저장)
while true; do
    # 타임스탬프 추가
    echo "===== $(date '+%Y-%m-%d %H:%M:%S') =====" >> "$OUTPUT_FILE"

    # /proc/net/nf_conntrack 데이터 저장
    cat /proc/net/nf_conntrack >> "$OUTPUT_FILE"

    # 1초 대기
    sleep 1
done

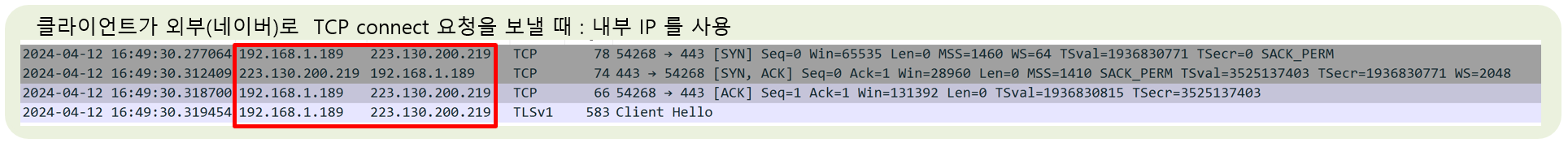

아래 패킷은 라우터에 연결된 하위PC에서 네이버에 접속을 시도했을 때 발생한 패킷이다.

네이버에 전달된 패킷의 IP가 모두 내부IP로 할당받은 IP임을 확인 할 수 있다.



그렇다면, 라우터에서는 패킷을 어떻게 처리할까?

아래 사진을 보면 라우터의 공인IP를 통해 네이버와 통신하는 것을 확인 할 수 있다.

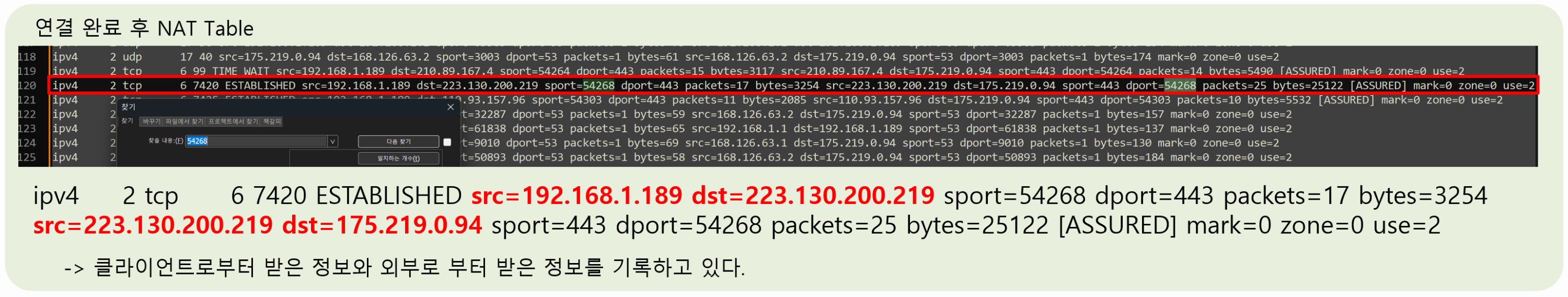

위 패킷의 내용은 라우터의 nf_contrack에 저장되어있음을 확인한다.

해당 테이블에 작성된 데이터를 기반으로 패킷을 주고받는다.



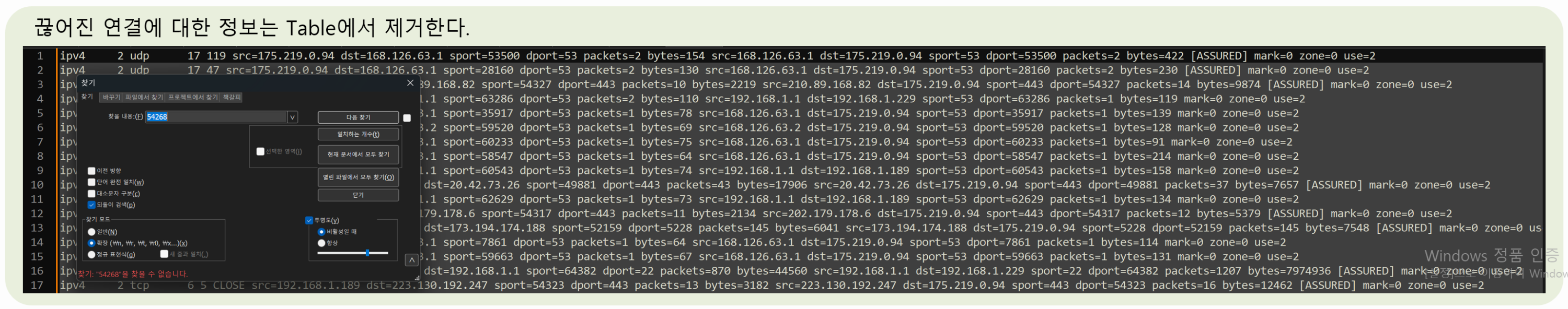

연결 데이터는 연결이 해제 될 시 제거된다.

---
